Разница между электрической и электрогидравлической гибкой

2025-11-20

I.Основные выводы:

Основное различие между электрическими и электрогидравлическими гибочными станками заключается в способе привода и направленности работы. Электрические гибочные станки используют сервоприводы, в то время как электрогидравлические станки сочетают преимущества гидравлики и двигателей, и каждый из них имеет свою специализацию в плане применения.

II.Ключевые отличия :

(1) Режим привода: Электрический гибочный станок использует электродвигатель или серводвигатель в качестве источника питания и приводится в движение электроэнергией на протяжении всего процесса; электрогидравлический гибочный станок представляет собой гидравлическую систему и двигатель, работающие вместе, при этом гидравлическая система обеспечивает основное усилие, а двигатель — оптимизированное управление.

(2)Мощность и тоннаж: Электрические гибочные станки имеют сравнительно небольшую грузоподъемность и подходят для обработки средних и тонких листов; электрогидравлические гибочные станки имеют большее усилие гибки и могут обрабатывать толстые листы и высокопрочные листы.

(3)Точность и эффективность: Электрические гибочные станки характеризуются быстрым откликом, высокой точностью позиционирования, низким потреблением энергии и низким уровнем шума; электрогидравлические гибочные станки более устойчивы при работе в тяжелых условиях, и хотя их точность не так высока, как у чисто электрических машин, они более надежны при больших нагрузках.

(4) Применимые сценарии: Электрический подходит для мелкосерийной и среднесерийной высокоточной обработки тонких пластин (например, деталей электроники и легкой промышленности); Электрогидравлический подходит для крупносерийной высокопроизводительной обработки толстых пластин (например, деталей стальных конструкций и тяжелой техники).

III. Что касается основных параметров :

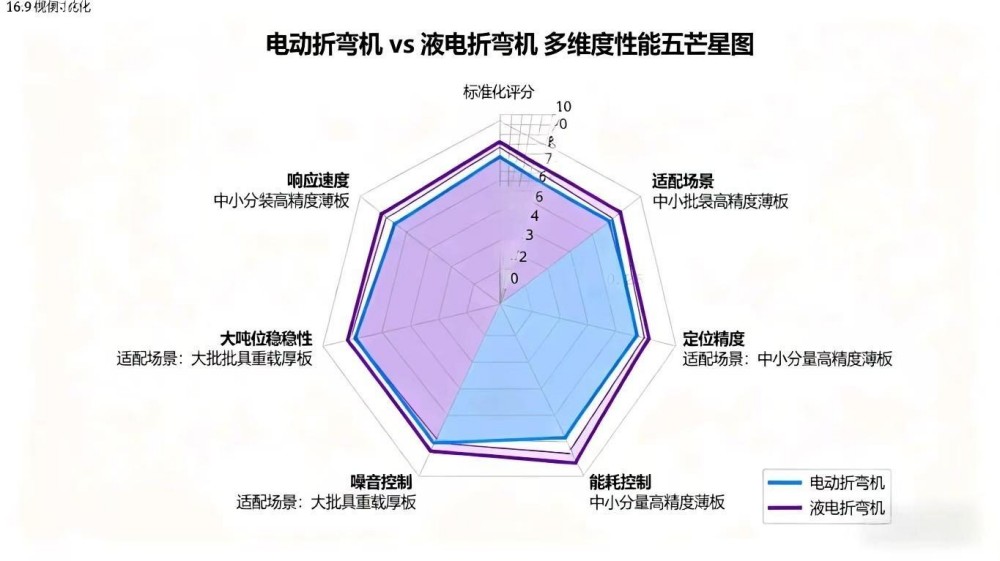

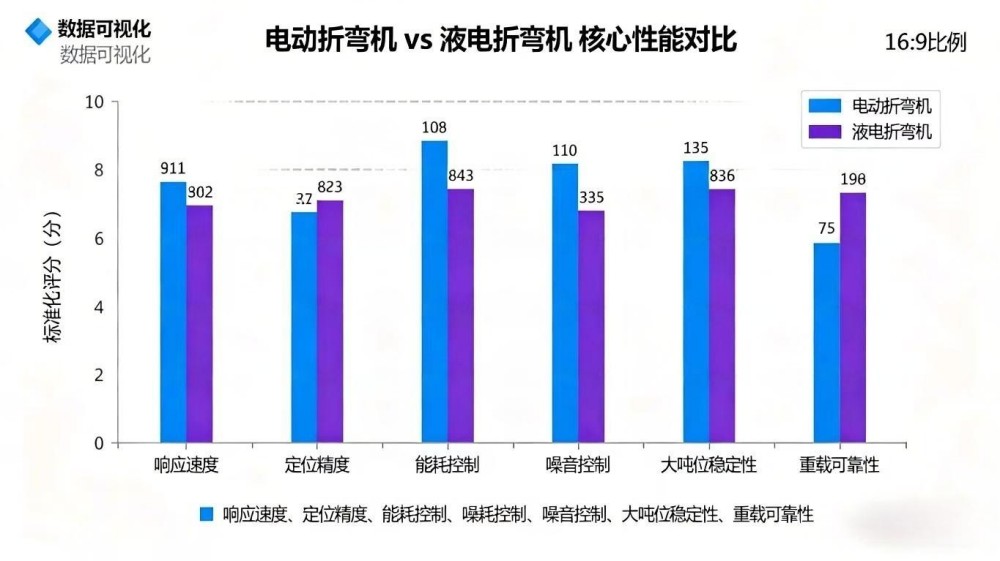

Электрические и электрогидравлические гибочные станки охватывают такие ключевые параметры, как производительность, стоимость и техническое обслуживание. В сочетании с практическими примерами и отраслевыми данными это обеспечивает интуитивно понятное руководство по выбору:

Сравнительные размеры	Электрический гибочный станок (полностью электрический сервопривод)	Электрогидравлический гибочный станок (электрогидравлический сервопривод)	Типичная адаптация сценария
метод вождения	Прямой привод серводвигателя (шариковый винт/реечная передача)	Гидравлический насос + сервоклапан работают вместе для приведения в движение (мощность передается гидравлическим маслом)	-

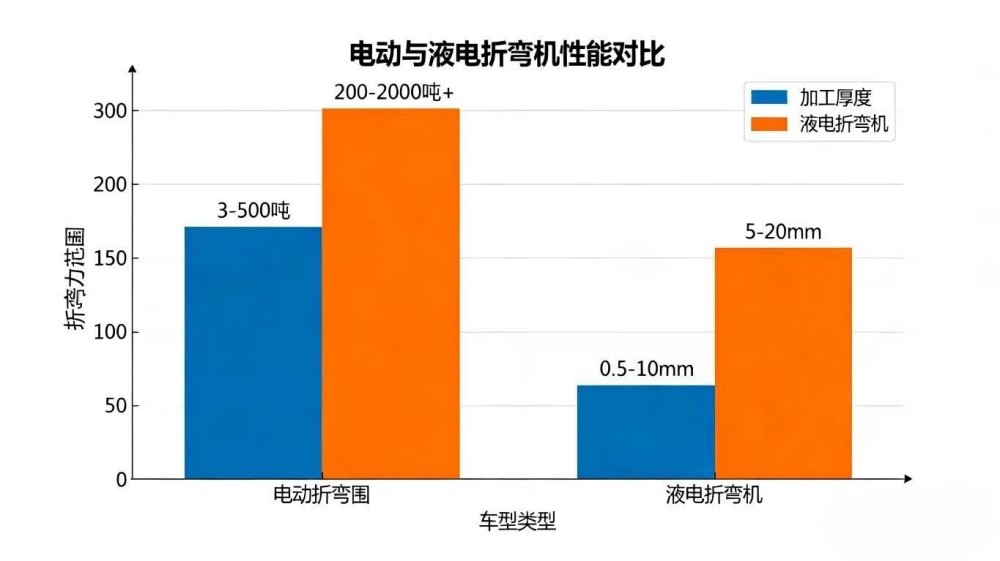

Диапазон изгибающих усилий	3–100 тонн (в основном малотоннажные, некоторые высококлассные модели превышают 150 тонн)	200-2000 тонн+ (Значительные преимущества большого тоннажа)	-
Толщина обработки	0,5–10 мм (тонкие и средней толщины пластины)	5–20 мм (пластины средней и очень толстой толщины)	-
Повторяемость	±0,005 мм (двойное замкнутое управление с использованием магнитной шкалы + энкодера)	±0,01 мм (зависит от колебаний температуры масла)	Электрогидравлические системы подходят для прецизионных электронных компонентов и медицинских приборов; электрогидравлические системы подходят для стальных конструкций и деталей тяжелой техники.
Скорость быстрого перемещения по оси Y	200-300 мм/с (высокое ускорение, сокращение времени холостого хода на 50%)	135–200 мм/с (более медленная реакция из-за гидравлической инерции)	Электродвигатели подходят для мелкосерийного, многономенклатурного и быстропереналаживаемого производства; электрогидравлические двигатели подходят для крупносерийного, непрерывного производства.
Уровень потребления энергии	Средняя потребляемая мощность: 1–5 кВт (потребление энергии только во время работы; потребление энергии в режиме ожидания: < 0,5 кВт)	Средняя потребляемая мощность: 4,5-15 кВт (гидронасос работает непрерывно, высокое энергопотребление в режиме ожидания).	Электродвигатели позволяют экономить около 10 000 кВт·ч электроэнергии в год (для сравнения: 40-тонные модели).
Расходы на техническое обслуживание	Низкая стоимость (не требуется замена гидравлического масла, годовая стоимость обслуживания 0,5–10 000 юаней)	Высокая стоимость (требуется регулярная замена гидравлического масла и обслуживание уплотнений, в среднем 10 000–15 000 юаней в год)	Электродвигатели подходят для низких затрат на техническое обслуживание ; электрогидравлические двигатели требуют регулярного технического обслуживания профессиональной бригадой.
Расходы на закупку	Высокая (цена в 1,5-2 раза выше, чем у электрогидравлических моделей)	Низкий	Электрогидравлические системы подходят для компаний со средним бюджетом ; электрические системы подходят для компаний, которым требуются точные операции и у которых бюджет немного выше.
Характеристики окружающей среды	Отсутствие риска утечки гидравлического масла, соответствие экологическим стандартам производства	Существует риск загрязнения гидравлического масла, поэтому отработанное масло необходимо регулярно очищать.	Электрические системы подходят для отраслей с высокими требованиями к чистоте, таких как пищевая и медицинская промышленность; электрогидравлические системы требуют наличия вспомогательных установок по очистке нефти и воды.
уровень шума	Низкий (<75 дБ, практически бесшумная работа)	Высокий (85–95 дБ, требуется звукоизоляция)	Электрические системы подходят для чувствительных к шуму интегрированных офисных и мастерских; электрогидравлические системы требуют отдельных звукоизолированных мастерских.
Применимые материалы	Высокоточные материалы, такие как нержавеющая сталь (≤6 мм), алюминиевый сплав (≤8 мм) и медь (≤4 мм)	Высокопрочные материалы, такие как углеродистая сталь (≤10 мм) и закаленная сталь (требует предварительного нагрева)	-
Типичные случаи применения	Блоки управления Huawei/Telecom (пластина толщиной 0,8–2 мм), ювелирные изделия (драгоценный металл 0,5 мм)	Контейнерные здания (листы толщиной 6-10 мм), автомобильные балки (высокопрочная сталь толщиной 8-15 мм)	-
Тенденции развития технологий	Многоосевое соединение (6+1 осей), программирование 3D-графики, интеграция робота	Большая грузоподъемность (более 2000 тонн), компенсация прогиба и технология сегментированной гибки	Электрические системы совершенствуются в сторону интеллекта и гибкости; электрогидравлические системы развиваются в сторону сверхпрочной и композитной обработки.

IV.Объяснение ключевых различий

(1) Скорость и эффективность: технология прямого привода серводвигателя электрического гибочного станка обеспечивает более чем на 50% большую скорость холостого хода по сравнению с электрогидравлическим станком (например, скорость быстрого перемещения по оси Y 40-тонной модели составляет 200 мм/с против 135 мм/с у электрогидравлической модели), а цикл гибки сокращается на 30%. Например, при обработке распределительных щитов телекоммуникационного оборудования электрический гибочный станок может обрабатывать 200 деталей в час, в то время как электрогидравлическая модель — только 120 деталей.

(2) Точность и стабильность: электрический гибочный станок обеспечивает повторяемость ±0,005 мм благодаря двухконтурному управлению (магнитная шкала + энкодер) и не зависит от температуры масла. Хотя номинальная точность электрогидравлического гибочного станка составляет ±0,01 мм, в реальных условиях производства из-за колебаний температуры гидравлического масла отклонение точности может увеличиться до ±0,02 мм.

(3) Сравнение энергопотребления: если взять в качестве примера 40-тонную модель, то электрическая гибочная машина потребляет около 5000 кВт⋅ч электроэнергии в год, тогда как электрогидравлическая модель потребляет 15 000 кВт⋅ч, что приводит к годовой разнице в стоимости электроэнергии в 10 000 юаней. При непрерывной работе в течение трёх лет экономия на электроэнергии электрической модели может покрыть первоначальную стоимость покупки.

(4) Сложность обслуживания: электрогидравлические гибочные станки требуют ежегодной замены гидравлического масла (примерно 80 литров для 40-тонной модели, стоимостью 3000 юаней), а также регулярного обслуживания сервоклапанов и уплотнений (средняя годовая стоимость обслуживания составляет 12 000 юаней). Электрические гибочные станки требуют замены смазки всего раз в 2 года (стоимостью около 500 юаней), что упрощает процесс обслуживания на 80%.

(5) Высокопроизводительные машины: электрогидравлические гибочные станки по-прежнему доминируют в условиях производительности 200 тонн и более. Например, на заводе по производству контейнеров используется электрогидравлический гибочный станок усилием 500 тонн для обработки стальных листов толщиной 10 мм, и его стабильность давления на 20% выше, чем у электрического станка того же тоннажа. Однако благодаря многомоторной технологии совместной работы электрические гибочные станки достигли массового производства моделей усилием 500 тонн и постепенно проникают на рынок крупносерийной обработки.

V.Рекомендации по выбору решения:

Если толщина материала ≤6 мм, годовой объём производства ≤5000 изделий, а также важны высокая точность и энергосбережение, то лучшим решением будет электрический гибочный станок. Например, после приобретения электрического гибочного станка завод по производству электроники снизил процент брака продукции с 3% до 0,8%, сэкономив более 200 000 юаней в год, что делает электрические станки предпочтительным выбором.

Если толщина обрабатываемой детали ≥8 мм, годовой объём производства превышает 10 000 изделий, а бюджет ограничен, электрогидравлические гибочные станки обеспечивают более высокую экономическую эффективность. Например, завод по производству стальных конструкций использует 200-тонный электрогидравлический гибочный станок, обрабатывающий 200 тонн стальных листов в день. Общая стоимость на 15% ниже, чем у электрических гибочных станков, что делает электрогидравлические станки предпочтительным выбором.

Электрические гибочные станки обладают значительными преимуществами с точки зрения интеллектуальных возможностей (таких как 3D-программирование и интеграция роботов) и энергосбережения, поэтому компаниям с долгосрочными планами рекомендуется отдавать приоритет внедрению таких станков. Электрогидравлические гибочные станки, с другой стороны, нуждаются в модернизации с использованием таких технологий, как частотно-регулируемая гидравлика, чтобы сократить разрыв в энергоэффективности по сравнению с электрическими станками.
